Kuinka 3D-painetut vuoraukset parantavat jääkiekkokypärän suojaa?

Jääkiekon päänsuojauksen perusarkkitehtuuri on meneillään merkittävin muutos vuosikymmeniin. Siirrymme pois perinteisistä staattisista vaahdoista teknisiin digitaalisiin materiaaleihin, jotka on validoitu korkeimmalla ammattitasolla, mukaan lukien NHL. Perinteiset kaksitiheyksiset vaahdot pakottavat kompromissin iskunvaimennuksen, painon ja lämmönsäädön välillä. Tavalliset vähittäismyyntimuotit jättävät usein mikrorakoja kallon ja vuorauksen väliin, mikä vähentää optimaalista energian hajoamista iskujen aikana. -jääkiekkokypärän käyttöönotto 3D Printed Liner Ice Hockey Helmet ratkaisee nämä kompromissit käyttämällä viritettäviä hilarakenteita. Tässä oppaassa arvioidaan 3D-tulostettuihin kypärätekniikoihin päivittämisen suunnittelua, suojaominaisuuksia ja käytännön realiteetteja. Katsomme, kuinka nämä materiaalit toimivat jäällä, kuinka ne hallitsevat lämpöä intensiivisten vuorojen aikana ja mitä pelaajien tulee tietää ennen varusteiden vaihtoa.

• Dynaaminen iskunvaimennus: 3D-painetut ristikkorakenteet mahdollistavat vaihtelevan tiheyden yhdessä jatkuvassa vuorauksessa, mikä optimoi energian hajoamisen sekä hitaiden kolhujen että suurten nopeuksien iskuille.

• NHL-validoitu tekniikka: Alun perin debytoineet ja NHL-käyttöön sertifioidut teollisuuslaatuiset 3D-painetut vuoraukset edustavat todistettua harppausta ammattitason suojavarusteissa.

• Ylivoimainen lämpösäätely: Toisin kuin umpisoluiset vaahdot, jotka vangitsevat lämpöä, 3D-tulostettujen vuorausten avojousto-geometria helpottaa aktiivisesti ilmavirtausta, mikä vähentää sisälämpötilaa ja väsymistä.

• Räätälöinti vs. vähittäismyynti: Vaikka todelliset mukautetut 3D-painetut vuoraukset vaativat ammattimaista pään skannausta, vähittäismyyntiversiot tarjoavat silti erinomaisen mikrosäädettävyyden ja vaatimustenmukaisuuden perinteisiin vaahtomuovilohkoihin verrattuna.

• Kustannusten kompromissi: 3D-tulostetut kypärät edustavat markkinoiden korkeinta hintatasoa; ostajien on punnittava premium-kustannuksia pelitasonsa erityisiin suoja- ja suorituskykyvaatimuksiin.

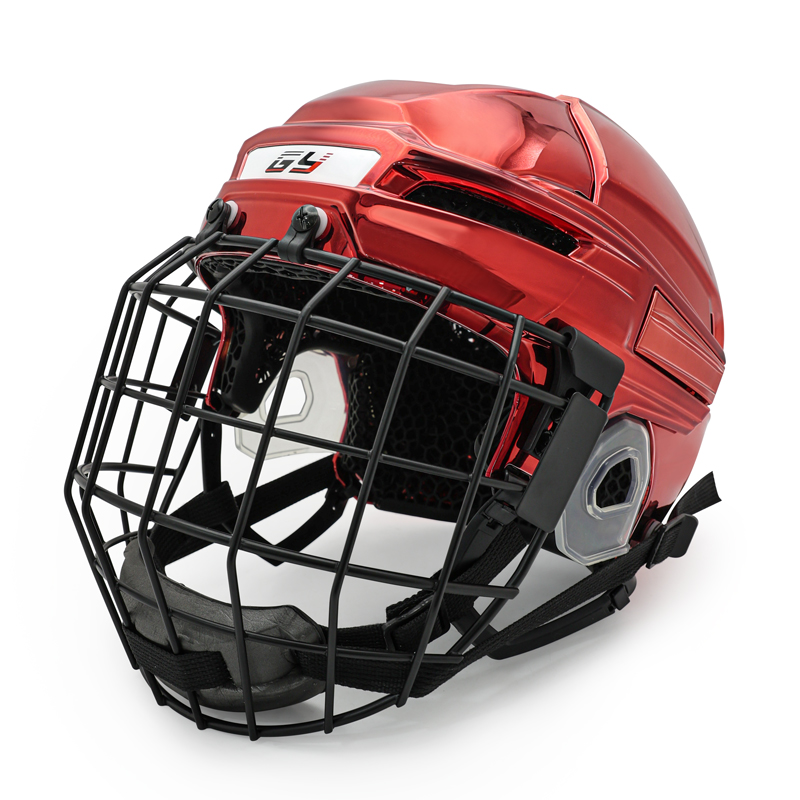

Tekniikka 3D-painetun linerin jääkiekkokypärän takana

Eliittikypärän tulee hallita pyörimis- ja lineaarisia voimia samalla, kun se pysyy kevyenä ja mukavana. Perinteinen valmistus rajoittaa kuinka monta eri vaahtomuovitiheyttä voidaan liimata yhteen lisäämättä bulkkia. Vuosien ajan laitepäälliköt ja valmistajat luottivat vinyylinitriili- (VN)- ja paisutettuun polypropeenivaahtoon (EPP). VN tarjoaa pehmeän ja mukavan istuvuuden, mutta pohjautuu nopeasti kovissa iskuissa. EPP käsittelee nopeat traumat tehokkaasti, mutta tuntuu jäykältä kalloa vasten. Niiden yhdistäminen vaatii liimoja ja segmentoituja lohkoja. Nämä lohkot lisäävät painoa ja häiritsevät jatkuvaa energiansiirtoa kypärän kuoren yli.

Teollisuusluokan 3D-tulostus tuo digitaalisen vaahdon, joka on valmistettu elastomeerisesta polyuretaanista. Toisin kuin kuluttajalaatuisessa filamenttipainatuksessa, joka sulattaa muovia kerros kerrokselta, teollisessa tuotannossa hyödynnetään teknologioita, kuten Digital Light Synthesis (DLS). Tämä prosessi käyttää nestemäisiä hartseja ja molekyylistä happea isotrooppisten osien tuottamiseen. Tuloksena oleva materiaali käyttäytyy johdonmukaisesti kaikkiin suuntiin. Tämä on tiukka vaatimus ennakoimattomien jääiskujen vaimentamiseksi, kun pelaajat iskevät lautoja, jäätä tai toisiaan suurilla nopeuksilla.

Todellinen etu on hilarakenteiden fysiikassa. Insinöörit muuttavat tuen paksuutta, kennojen geometriaa ja materiaalin vaimennusominaisuuksia yhdellä jatkuvalla painosella. Kun törmäys tapahtuu, yksittäiset joustintuet painuvat, leikkaavat ja vaimentavat energiaa dynaamisesti. Paksummat tuet sijoittuvat temppeleiden tai takaraivoharjanteen päälle kovien iskujen hallitsemiseksi. Ohuemmat, joustavammat tuet istuvat kruunua vasten mukavuuden vuoksi. Tämä muuttuva tiheys saavutetaan ilman erillisten materiaalipalojen lisäämistä. Se pitää yleisen rakenteen yhtenäisenä ja reagoi erittäin hyvin erilaisiin iskutyyppeihin.

Muutoksen ymmärtämiseksi harkitse vakiovaahdon valmistusrajoituksia. Vaahtolohkot leikataan ja muovataan staattisiin muotoihin. Ne eivät voi muuttaa tiheyttä sujuvasti millimetristä toiseen. 3D-tulostettu hila muuttaa tiheyttä saumattomasti. Tulostin yksinkertaisesti kovettaa paksummat tuet alueilla, jotka vaativat suurta iskunkestävyyttä, ja ohuemmat tuet, joissa tarvitaan mukavuutta ja joustavuutta. Tämä jatkuva gradientti eliminoi kaksitiheyksisissä vaahtomuovikypärissä olevat kovat siirtymäalueet, jotka usein luovat painepisteitä pelaajan päähän.

Lisäksi näissä vuorauksissa käytetyllä elastomeerisella polyuretaanilla on korkea palautuskestävyys. Perinteinen VN-vaahto puristaa kokoon ja kestää kauan palautua alkuperäiseen muotoonsa. Jos pelaaja saa useita iskuja yhdessä vuorossa, vaahto ei välttämättä palautu täysin iskujen välillä. 3D-tulostettu ristikko napsahtaa takaisin välittömästi. Se säilyttää täyden suojakykynsä riippumatta siitä, kuinka monta kertaa se puristuu pelin aikana.

Suojauksen arviointi: Vaimentavatko 3D-painetut vuoraukset iskun paremmin?

Sen arvioiminen, parantaako siirtyminen 3D-tulostukseen mitattavissa olevaa parannusta pelaajien turvallisuuteen, on tarkasteltava, kuinka materiaali käsittelee monimutkaisia ​​voimia. Jääkiekkoiskut tapahtuvat harvoin suoraviivaisesti. Katselevat iskut lautoja vasten tai törmäykset muihin pelaajiin synnyttävät leikkausvoimia. Nämä voimat saavat pään pyörimään nopeasti. Tämän pyörimisen hallinta on nykyaikaisen päänsuojaustekniikan pääpaino.

Hilarakenteet ovat erinomaisia ​​monisuuntaisessa vaikutustenhallinnassa. Litteä vaahto puristuu lineaarisesti. 3D-tulostettu matriisi leikkaa sivusuunnassa. Tämä sivuttaisliike auttaa haihduttamaan pyörimiskiihtyvyyttä aiheuttavaa energiaa. Hila toimii ripustusjärjestelmänä. Sen avulla ulkokuori jääkiekkokypärän voi liikkua hieman riippumatta pelaajan päähän tarttuvasta vuorauksesta. Tämä irrotusvaikutus vähentää kalloon siirtyvää äkillistä vääntöliikettä.

Tämä muuttuva tiheys toimii ilman lisäpainoa. Hilan ulkokerrokset tuntuvat pehmeiltä päätä vasten ja tarjoavat välitöntä mukavuutta. Kun törmäys pakottaa hilan kokoon kokoon, syvemmät, tiheämmät kerrokset jäykistyvät eksponentiaalisesti. Tämä progressiivinen vastus estää vuorausta laskeutumasta pohjaan nopean trauman aikana. Energia leviää ulospäin toisiinsa yhdistettyjen tukien kautta sen sijaan, että se ajaisi suoraan kalloon.

Nämä vuoraukset ovat täysin HECC:n, CSA:n ja CE:n sertifioimia. He läpäisevät tiukat testausprotokollat ​​ammattilais- ja amatööripelissä. Ne ylittävät jatkuvasti lineaarisen ja pyörivän iskunvaimennuksen perustason testausmittarit. Mikään kypärä ei kuitenkaan estä aivotärähdyksiä kokonaan. Suojaustekniikat lieventävät vaikutusten vakavuutta. Ne eivät voi estää aivoja liikkumasta kallon sisällä äkillisen hidastumisen jälkeen. Pelaajien tulee edelleen harjoitella asianmukaista tarkistustekniikkaa ja tilannetietoisuutta jäällä.

Tarkastellaan erityisiä vaikutusskenaarioita, joissa ristikkorakenteet ovat tehokkaampia kuin perinteiset vaahdot:

1. Hitaat iskut: Kiinnitä ruudut kypärään tai pienet kolhut lasia vasten. Ohuet ulkotuet puristuvat helposti ja imevät häiritsevän energian siirtämättä tärinää soittimeen.

2. Suurinopeuksiset lineaariset törmäykset: Suora törmäys lautojen kanssa. Hila puristuu syvälle. Paksummat pohjatuet tarttuvat, mikä tarjoaa massiivisen vastuksen ja jakaa voiman kypärän kuoren laajalle pinta-alalle.

3. Pyörimisvaikutukset: Vilkaiseva olkapää osui leukaan tai pään sivuun. Hila leikkaa sivuttain. Tuet taipuvat sivusuunnassa ennen puristamista, absorboivat pyörimisenergiaa ja hidastavat pään kiertymisliikettä.

Suorituskyky- ja mukavuustekijät premium-jääkiekkokypärässä

Suojauksen lisäksi kypärän on toimittava 60 minuutin pelin aikana aiheuttamatta väsymystä tai häiriötekijöitä. Perinteiset umpisoluiset vaahdot toimivat eristeinä. Ne vangitsevat kehon lämpöä kalloa vasten. Tämä aiheuttaa liiallista hikoilua, epämukavuutta ja lisääntynyttä koettua rasitusta. Varustepäälliköt käsittelevät jatkuvasti pelaajia, jotka valittavat ylikuumenemisesta vanhemmissa kypärämalleissa.

Lämmönsäätö on 3D-tulostettujen vuorausten ensisijainen etu. Hilan avosoluinen luonne koostuu pääosin ilmasta. Tämä geometria helpottaa aktiivisesti ilman virtausta päänahan poikki, kun pelaaja luistelee. Lämpö haihtuu nopeasti pään lavuusta. Tämä johtaa fysiologisiin etuihin, kuten silmiin tippuvan hien vähentymiseen, alhaisempiin sisälämpötiloihin ja parantuneeseen pelin kestävyyteen. Kun pelaaja luistelee täydellä nopeudella, kylmä ilma syöksyy kypärän tuuletusaukkojen läpi ja kulkee suoraan hilan läpi jäähdyttäen pään välittömästi.

Sopivuus ja vaatimustenmukaisuus kokevat myös merkittäviä päivityksiä. Hilarakenne toimii kuin sarja itsenäisiä jousia. Se muotoutuu epäsymmetrisiin pään muotoihin paljon paremmin kuin jäykät vaahtomuovikappaleet. Tämä mikrosäädettävyys eliminoi painepisteet ja kuumat kohdat, joita tavallisesti koetaan perinteisten kypärän sisäänajovaiheessa. Vuoraus sopii kallon ainutlaatuiseen topografiaan ja varmistaa maksimaalisen pintakosketuksen.

Lisääntynyt pintakosketus tarkoittaa, että iskuenergia leviää laajemmalle alueelle. Se parantaa entisestään kypärän suojaavia ominaisuuksia. Jos kypärä koskettaa päätä vain neljästä pisteestä, kaikki iskuvoimat keskittyvät näihin neljään pisteeseen. 3D-tulostettu liner koskettaa päätä tuhansien yksittäisten solmujen yli. Voima jakautuu tasaisesti, mikä vähentää paikallista traumaa.

Pelaajat huomaavat myös eron kosteudenhallinnassa. Perinteiset vaahdot imevät hikeä ajan myötä ja muuttuvat raskaaksi ja sisältävät bakteereja. 3D-tulostuksessa käytetty elastomeerinen polyuretaani ei ime vettä. Hiki valuu pois tuista ja haihtuu nopeasti suuren ilmavirran ansiosta. Tämä pitää kypärän kevyempänä koko pelin ajan ja helpottaa huomattavasti sen puhdistamista ja kuivaamista jääkertojen välillä.

Vertaamalla johtavia 3D-tulostettuja jääkiekkokypärätekniikoita

Eri valmistajat soveltavat 3D-tulostusta lippulaivamalleihinsa eri tavoilla. Ne keskittyvät joko jatkuvaan vuorauksen vaihtoon tai kohdennettuun digitaaliseen vaahtomuoviintegraatioon. Näiden lähestymistapojen ymmärtäminen auttaa pelaajia valitsemaan oikean järjestelmän pään muotoon ja pelityyliin.

CCM hyödyntää jatkuvaa hilasuunnittelua, joka on kehitetty yhteistyössä Carbon 3D:n kanssa. Se on otettu käyttöön heidän huippumalleissaan, ja se on ensimmäinen NHL-sertifioitu 3D-tulostettu liner. Suunnittelu korvaa lähes kaiken perinteisen vaahdon elastomeerimatriisilla. Tämä maksimoi hengittävyyden ja tarjoaa erittäin tasaisen istuvuuden, joka mukautuu dynaamisesti päähän. Painatuksen jatkuva luonne tarkoittaa, että siinä ei ole saumoja tai liimaliitoksia, jotka epäonnistuvat ajan myötä.

Bauer lähestyy digitaalista vaahtoa eri tavalla. Ne integroivat 3D-painettuja lisäosia perinteisten vaahtojen rinnalle. Tämä hybridilähestymistapa korostaa usein yksilöllistä 3D-pään skannausta. He luovat mukautettuja lisäyksiä, jotka vastaavat tarkasti pelaajan kallon muotoja. 3D-tulostetut osat sijaitsevat strategisesti sijoitettuna voimakkaille vyöhykkeille ja yhdistävät uuden teknologian todistettuihin vaahtoarkkitehtuureihin. Tämä mahdollistaa tutun tunteen, kun päivität suojausta kriittisillä alueilla.

Näitä teknologioita arvioidessaan pelaajien on otettava huomioon erityistarpeensa. Pelaaja, joka kamppailee ylikuumenemisen kanssa, hyötyy eniten täysin jatkuvasta ristikkovuorauksesta. Pelaaja, jolla on erittäin epäsäännöllinen pään muoto, saattaa suosia hybridijärjestelmää, joka käyttää mukautettua 3D-skannausta räätälöityjen lisäosien rakentamiseen. Molemmat järjestelmät edustavat massiivista päivitystä tavallisiin vähittäiskaupan vaahtomuoviin verrattuna.

Kompromissit ja toteutustodellisuudet

3D-tulostettuun laineriin päivittäminen edellyttää käsitteellisten kompromissien arviointia. Näiden kypäröiden korkeatasoinen sijoitustaso edellyttää, että ostajat punnitsevat hyötyjä omaan pelitasoonsa nähden. Elite- ja kontaktitason pelaajat hyötyvät valtavasti edistyneestä pyörimisvaikutuksen hallinnasta ja lämmönsäädöstä. Satunnaiset tai kontaktittomat liigapelaajat saattavat huomata, että oikein asennettu keskitason EPP/VN-kypärä tarjoaa riittävän suojan heidän tarpeisiinsa.

Kestävyys ja käyttöikä ovat yleisiä huolenaiheita. Elastomeerinen polyuretaani tarjoaa selkeitä kestävyysetuja tavallisiin vaahtomuoviin verrattuna. Perinteiset vaahdot kovettuvat, kutistuvat tai pakkautuvat ajan myötä menettäen suojaavansa. 3D-painetun vuorauksen elastomeerituet kestävät tätä hajoamista. Ne säilyttävät palautumisominaisuutensa myös toistuvien iskujen ja hikoilun jälkeen. Materiaali ei haurastu kylmillä areenoilla, mikä varmistaa tasaisen suorituskyvyn kentän lämpötilasta riippumatta.

Huolto vaatii erityistä huolellisuutta. Puhdistaaksesi 3D-painetun vuorauksen vahingoittamatta elastomeerimateriaalia, pelaajien tulee välttää voimakkaita kemikaaleja tai kuivaamista korkeassa lämpötilassa. Huuhtele vuoraus makealla vedellä ja anna sen kuivua hyvin ilmastoidussa tilassa säilyttää hilan eheyden. Älä koskaan jätä kypärää kuumaan auton takakonttiin tai käytä siinä hiustenkuivaajaa, sillä äärimmäinen kuumuus voi vääntää tarkasti suunniteltuja tukitukia.

Sopivuuserot ovat edelleen riski vähittäismyyntimalleja ostettaessa. Vaikka ristikko mukautuu poikkeuksellisen hyvin päänahkaan, ulomman polykarbonaattikuoren on silti vastattava pelaajan yleistä pään profiilia. Erittäin kehittynyt vuoraus ei voi kompensoida kuorta, joka on pohjimmiltaan väärän muotoinen käyttäjälle. Soikea pää pyöreässä kuoressa kokee edelleen painetta sangoissa vuorauksen materiaalista riippumatta.

Lopuksi on puututtava 3D-tulostetun DIY-suojauksen virheellisyyteen. Kotipainetut kypärät, joissa käytetään kulutusmuoveja, kuten PLA tai PETG, ovat vaarallisia. Näiltä materiaaleilta puuttuu sertifioidun elastomeerisen digitaalisen vaahdon iskunvaimennusominaisuudet, leikkauskyky ja progressiivinen kestävyys. Ne särkyvät tai siirtävät suoran voiman kalloon törmäyksessä. Kotitekoisen vuorauksen käyttäminen jääkiekkokypärässä on erittäin vaarallista kaikilla pelitasoilla ja mitätöi kaikki HECC- ja CSA-sertifikaatit.

Johtopäätös

1. Vieraile sertifioidulla laiteasentajalla mittaamaan pään muotosi ja määrittämään, onko sinulla soikea vai pyöreä profiili.

2. Testaa erilaisten 3D-tulostettujen mallien sopivuutta vähittäismyyntiin varmistaaksesi, että ulompi polykarbonaattikuori on täydellisesti linjassa pään muotosi kanssa ilman, että luotat vain vuoraukseen aukkojen täyttämiseksi.

3. Varmista, että kypärän takana on HECC- tai CSA-sertifiointitarrat ja ne ovat voimassa ennen kuin otat sen jäälle.

4. Huuhtele kypärä puhtaalla vedellä ja kuivaa se ilmassa jokaisen pelin jälkeen, jotta elastomeerihilan eheys säilyy.

Faq

K: Ovatko 3D-painetut jääkiekkokypärät raskaampia kuin perinteiset vaahtomuovikypärät?

V: Elastomeeriset polyuretaaniritilät ovat yleensä painoltaan verrattavissa perinteisiin EPP/VN-vaahtomuoviin, vaikka jotkut mallit voivat olla hieman raskaampia. Jatkuva matriisirakenne tarjoaa kuitenkin erinomaisen painon jakautumisen, jolloin kypärä tuntuu tasapainoiselta ja vähemmän hankalalta pelin aikana.

K: Voiko 3D-tulostettu liner-jääkiekkokypärä estää aivotärähdyksiä?

V: Mikään kypärä ei estä aivotärähdyksiä. 3D-vuoraukset ovat erinomaisia ​​energian hajottamisessa ja pyörimisvoimien hallinnassa, mikä vähentää törmäyksen vakavuutta. Ne eivät kuitenkaan voi estää aivoja liikkumasta kallon sisällä äkillisen hidastumisen jälkeen.

K: Kuinka kauan 3D-tulostettu jääkiekkokypärän vuoraus kestää?

V: Ne noudattavat standardia HECC-sertifioinnin käyttöikää, joka on tyypillisesti 6,5 vuotta. Elastomeerimateriaalit todella kestävät pakkaamista tai kovettumista, josta perinteiset vaahdot kärsivät ajan myötä, ja säilyttävät suojaavat ominaisuutensa pidempään.

K: Tarvitsenko mukautetun pään skannauksen ostaakseni 3D-tulostetun jääkiekkokypärän?

V: Ei. Vähittäismyyntimalleissa käytetään vakiokuorta, jossa on erittäin mukautuva 3D-vuori, joka mukautuu päähäsi. Todelliset mukautetut mallit vaativat 3D-skannauksen mittatilaustyönä tehdyn vuorauksen sovittamiseksi, mutta vähittäismyyntiversiot tarjoavat silti erinomaisen yhdenmukaisuuden.

K: Voinko 3D-tulostaa oman jääkiekkokypäräni kotona käyttämällä PLA:ta tai TPU:ta?

V: Ei todellakaan. Kuluttajakäyttöön tarkoitetuilla 3D-tulostustekniikoilla ja harrastajamateriaaleilla ei ole teollisen DLS-tulostuksen elastomeerisia, iskuja vaimentavia ominaisuuksia. Tee-se-itse vuoraukset särkyvät tai eivät ime energiaa, mikä tekee niistä erittäin vaarallisia.

K: Kuinka puhdistat 3D-tulostetun kypärän vuorauksen?

V: Huuhtele vuoraus puhtaalla vedellä ja käytä tarvittaessa mietoa saippuaa. Anna sen aina ilmassa kuivua huoneenlämmössä. Vältä korkeaa lämpöä, hiustenkuivaajaa tai voimakkaita kemiallisia liuottimia, koska ne voivat heikentää elastomeeripainettuja tukia.
